品牌：菱盛牌

型號：100TH

制冷量：1.9（KW）

功率：3.27（KW）

電流：20A

電壓：3∮220V/50Hz 3∮380V/50Hz

尺寸：依據型號

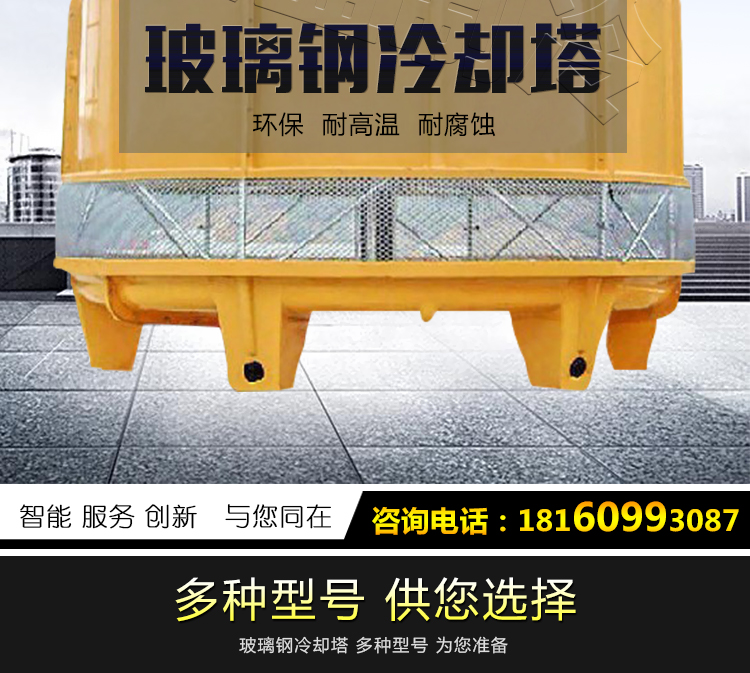

節能型圓形逆流式玻璃鋼冷卻塔

　　本說明書中所有冷卻塔都是節能型的，因?yàn)殡姍C(jī)安裝容量在國內外同類冷卻塔中較低。低噪聲型及超低噪聲型冷卻塔水溫降一般為38℃，適合于空調制冷等一般水溫降的冷卻。

　　超低噪聲冷卻塔是在低噪聲冷卻塔的基礎上又采取了一系列噪聲控制措施，標準點噪聲值比相應的低噪聲型低一5dB(A)。它適合于對噪聲要求更嚴的地方，例如：賓館、醫院、公共建筑以及距居民區較近的場合。

　　工業型即中高溫冷卻塔，水溫降一般為10—25℃。該型增加了塔體直徑、風量風壓、功率、填料高度等一系列措施。它適合于水溫降較高的工業用水的冷卻。

代碼意義：

　　DBNL3—100型：D一低噪聲：B一玻璃鋼：N一逆流式L-冷卻塔；

　　3一第三次改型設計；100一標準工況的名義流量100M3／h

　　GBNL3—100型：G一工業型中、高溫降；

選用及使用：

　　選用時須知水量Q、進水溫度t1、出水溫度t2及設計濕球溫度T，根據熱力性能曲線確定型號。

　　就材料的耐寒性而言，能適用于一50℃的地區，但是對于最冷月平均氣溫低于一1 0℃的地區，訂貨時應提出要求防結冰措施，出廠前可配有淋水導流環，使水不流到百葉窗上。

　　循環水渾濁度不大于50毫克／升，短期不大于100毫克／升，不宜含有油污和機械性雜質，必要時采取滅藻及水質穩定措施。

　　基礎圖供安裝時參考。大塔的進、出水管方向見圖示，小塔可在水平位置任意定，但不得碰基礎，中間有基礎的，其荷載應為運轉重的25％，其余的75％由外圍基礎平均承擔。如在屋頂安裝，應考慮風荷載引起的附加壓力。

　　小于125型的冷卻塔，外面連接的進出水管與冷卻塔連接處應設支座，防止過多的重量壓在塔壁上。

　　布水系統是按名義水量設計的，實際水量與名義水量相差±15％以上，訂貨時說明，以便修改設計尺寸。塔的進水管水壓為2米到5米水柱。設計時壓力不要過高，否則流量過大會增加飄水量。

　　本產品適用于水溫不超過60℃的，如超過60℃，訂貨時應說明，本廠可在選材上加以解決。冷卻塔在運輸、安裝、維修過程中不得運用電氣焊等明火，如需阻燃型冷卻塔，訂貨時須說明，出廠價加25％。

　　1 50型以上的冷卻塔，風機葉片角度可以調整，但要保證各葉片角度一致，電流不超過電機的額定電流。各型風機可以短時倒轉來消冰。

　　冷卻塔起動時一定要先開水泵，后開風機。不允許在沒有淋水的情況下使風機運轉。

　　當用戶需在冷卻塔下塔體內直接吸水時，需安裝“自動給水管”、“急速給水管”、“排污管”，訂貨時需特別提出。
